TIMER 110V DE REFRIGERADOR NO FROS FRIGIDAIRE



02:41 37 Comentarios A+ a-

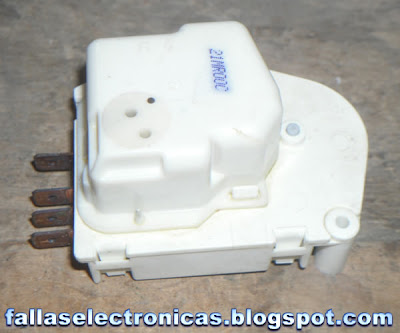

Nos llegó este timer en una refrigeradora marca FRIGIDAIRE de 2 puertas, retiramos el timer por que se apagaba y no daba ni para tras ni para delante… como siempre procedimos a revisar el timer porque era él quien se detenía y teníamos que girar le perilla para que vuelva a arrancar nuestro motor.

















Como podemos apreciar en la misma nomenclatura del timer están los datos del mismo donde nos indica que es de 110v ó 120v… que dura aproximadamente 10 horas con 30 minutos en girar el ciclo… y soporta 10 amperios de consumo de corriente.

















Procedemos entonces a desmontar para ver a qué se debe que se está frenando, para ello debemos retirar el seguro y abrir lentamente nuestro timer.

















A simple vista vemos que nuestro timer está en malas condiciones debido que se metió el agua, es por ello que nuestro timer no cumple su ciclo o se bloquea.

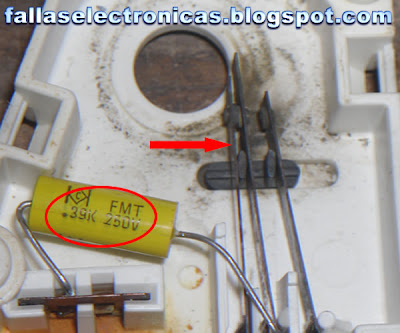

Revisamos más detenidamente y podemos apreciar que nuestro timer esta sulfatado, los contactores recalentados, el condensador cerámico posiblemente averiado…
































Para ello retiramos los contactores, y procedemos a lijarlos, limpiarlos, y a hacer un mantenimiento.


















Como estamos en duda si es que nuestro condensador este mal, es mejor cambiarlo, para ello podemos poner un condensador cerámico del mismo valor, como este es .39k a 250v que es equivalente a 394 a 250v puede ser hasta 400v tratando de ver que entre dentro de nuestro timer.

















Después de limpiar, cambiar el condensador y hacer mantenimiento a nuestro timer procedemos hacer la prueba para estar seguros que está al 100%. Como es un timer de 110v tenemos que probar con un transformador de 110v esto es para los países donde se use la tensión de 110v sino no es necesario el transformador.

















Por lo general casi todos los timer tienen la misma forma de probarlos en la pin 1 y 3 y debemos marcar con un lapicero el punto de referencia, tal como indica la flecha roja.
Aquí le dejo otro post donde se hablo de la forma de probar un timer.

37 comentarios

Escribir comentarios
Juan
Autor
11/3/12 18:21 Eliminar

Tengo una refrigeradora marca frigidaire de dos puertas. La parte de arriba congela pero hace escarcha y hielo y la parte de abajo no enfria. Por favor si me pueden ayudar y si fuera posible tambien el diagrama de la tarjeta de control electrónico y control automático de
descongelación.
Muchas gracias

Responder
avatar
JUAN LUIS
Autor
12/3/12 18:53 Eliminar

Juan, realmente eres audaz al pedir ayuda, pero está bien, en cuanto a tu falla déjeme decir que creo que no necesitas el diagrama… solo tienes que revisar la etapa de descongelamiento, es decir la resistencia de descongelamiento, fusible térmico, manguera de drenaje.

Saludos.

Responder
avatar
Anónimo
Autor
18/8/12 23:57 Eliminar

Hola muy interesante y buenísimo tu blog !! Tengo uno Frigeder doble puerta la primera falla q presento hace años fue esa q el congelador enfriaba arriba y congelaba y tenía y salía hielo escarcha por toda la pared de abajo se llamo al técnico y arreglo esa falla, pero no termina ahí luego se calentaba de abajo q se veía la resistencia al rojo vivo, total viniero otros técnicos y según le cambiaron no se cuanta cosa y q el motor también no servia le cargaron gas bueno sirvió bien unos días y comenzó a no despachar hielos ni agua a lo q le llamamos al q lo reparo al final y salió con q tenía q cambiar mas piezas y ya dijimos no así q optamos por desconectar y dejar hasta ver q se podía hacer hoy dia mi hermano le cambio el ventilador el frost ambos filtros de agua y todos los focos,no hacia hielos ni despachaba agua, ahora despacha agua aun no hace hielos y no enfría hecha muy poco aire frío y la pared ósea la separación de ambos compartimientos de las puertas esta muy caliente donde sellan las puertas al cerrar , q o cual podría ser la falla te agradecería tu ayuda el modelo es FRS26ZSH

Responder
avatar
Anónimo
Autor
18/8/12 23:59 Eliminar

Perdón mi Mail es ana_karina_s@hotmail.com

Responder
avatar
manuel sanchez
Autor
18/2/13 15:22 Eliminar

hola buen dia !, tengo un refrigerador frigidaire, y el compressor no para de funcionar, siempre esta encendidio?, cual seria la posible falla de este?

Responder
avatar
18/2/13 20:53 Eliminar

Manuel... las alternativas son multiples, primero se determina cual es la falla principal. puede ser por que el termostato este mal, no funciona el sistema de deshielo, no congela lo suficiente, se bloquea los ductos, etc.
Aquí en el blog encontrarás mucha información.
saludos

Responder
avatar
Anónimo
Autor
11/3/13 15:48 Eliminar

hola buenas tardes tengo una nevera mabe modelo MA061WIL. se me apaga y cuando busca arrancar se desmaya y suena y la tengo que desconectar por 2 horas para que pueda funcionar bien, esto le pasa casi todos los dias; me dice que es el reloj y quisiera saber donde lo trae.

Responder
avatar
16/4/13 09:47 Eliminar

Buenos dias, tengo un refrigerador GE modelo TBX75 con defrost, congelador arriba y heladera abajo, el problema es que se calienta muchisimo en la separacion de la puerta del congelador y la heladera, y las 24 hrs siempre esta muy caliente, arriba de los 70C, ademas de que gasta muchisima electricidad, mas de 5 veces diarias lo normal de la etiqueta, ya le cambiaron el gas y revisaron el compresor, a que se debera esta falla, gracias por su ayuda

Responder
avatar
16/4/13 14:18 Eliminar

Edagar, no es necesario que dejes varias cosultas con el mismo tema el otro fue eliminado.
con respecto a tu pregunta, es normal que caliente en esa zona... pero cuando supera la temperatura ya no es normal... esta zona calienta mientras el motor trabaja para que no sude o vaporice mientras hay circulación de aire.
de allí se puede sacar la conclusión que tu refrigerador no esta descansando y eso no es normal.
los refrigeradores cuando lo conectas demora entre 2 a 4 horas encendido, después de ello debe trabajar de 15 a 30 minutos.
si esta trabajando más y descansando menos, quiere decir que esta trabajando mal.
es necesario llames al técnico que le cargo el gas para que lo revise.
saludos.

Responder
avatar
29/7/13 10:00 Eliminar

buenas tardes amigo tengo un problema con mi nevera al conectar el cable rojo del termostato o timer mi nevera se presenta en corto lo desconecto y arranca bien que sera el timer en corto espero su respuesta saludos

Responder
avatar
29/7/13 10:01 Eliminar

buenas tardes amigo tengo un problema con mi nevera al conectar el cable rojo del termostato y timer mi nevera se presenta en corto lo desconecto y arranca bien que sera el timer en corto espero su respuesta saludos

Responder
avatar
29/7/13 14:46 Eliminar

cristian, que es lo que sucede exactamente, explica como se da el corto... que marca es la nevera?
saludos

Responder
avatar
31/7/13 22:36 Eliminar

Gracias por responder juan la nevera es premium el problema es que no arrancaba la revise y tenia el termostato malo se lo cambie y le quite el cable rojo que iva del timer a el termostato por que si no se lo quito hace un corto al enchufar en el toma corriente ella trabaja por decir un ciclo de 8 horas si pasa de ese tiempo se congela y deja de enfriar ya que no se si conecte mal el termostato o el timer esta malo
lo que se hace es dejarla trabajando y desconectarla cada cierto tiempo para que no se congele y descanse pero quiero solucionar la falla espero su respuesta el termostato que le instale es k50-t1127 y el timer es este que dejo en el enlace espero tu respuesta saludos
http://www.aliexpress.com/item-img/Refrigerator-defrost-timer/880968790.html

Responder
avatar
1/8/13 00:09 Eliminar

Cristian, el cble rojo puede ser el que vaya a la resistecia, por lo tanto puede estar cruzado y eso este ocacionando el cruce.
si se esta bloqueando de hielo es porque no esta funcionando el sistema de deshielo.
centra tu atencion en el o sino envia las imagenes a mi correo, los datos estan al final del blog.
saludos

Responder
avatar
1/8/13 18:25 Eliminar

ok juan dema desarmar y tomar las fotos y te lo envio y te aviso para que verifiques y me puedas ayudar saludos

Responder
avatar
7/4/14 22:26 Eliminar

hola buenas noches. tengo un problema con mi enfriador frigidaire, dos puertas, la nevera primero comenzo a emitir alarma y daba un error de alta temperatura en la parte de la nevera, segun un tecnico q la reviso dice que se estaba bloqueando de hielo, sin embargo la falla no le di importancia y cuando daba la alarma la desenchufaba espéraba media hora y la volvia a enchufar, asi tuve como dos semanas, y ahora no prende nada, el display no enciende y solo da una alarma. por favor ayudenme, Héctor Miguel Guevara desde venezuela

Responder
avatar
7/4/14 23:23 Eliminar

Hector, las alarmas que tienen las maquinas es para pedir ayuda, auxilio, help. si ignoramos estos avisos, causamos más daños y más gasto, porque se van deteriorando más componentes debido a la exigencia que le haces a la maquina.
es posible que no este funcionando adecuadamente el sistema de deshielo, si es electronica es mejor que lo vea un técnico especializado en refrigeración y electrónica.
saludos

Responder
avatar
chuy cg
Autor
3/9/14 01:56 Eliminar

cuando esta en descongelamiento pruebo voltaje entre al conector que está activado para energizar la resistencia y el conector que recibe la linea y me da 120 V. Todo bien hasta aquí pero si mido voltaje entre el conector o patita que esta deshabilitado (en este caso el q activa el modo de enfriamiento) en ese periodo de tiempo y el conector o patita por donde le llega la linea me marca 2 V ....eso es normal?

Responder
avatar
3/9/14 22:08 Eliminar

NO hay problema de ese voltaje, lo que te esta midiendo es inducción... es por el instrumento y la frecuencia de la corriente que hay en uno de los puntos. si colocas un bombillo en paralelo con el instrumento veraz que no hay ningún voltaje.
saludos.

Responder
avatar
chuy cg
Autor
21/9/14 17:49 Eliminar

Muchas gracias por aclarar mi duda.

Bendiciones.

Responder
avatar
21/9/14 19:47 Eliminar

Ok amigo, no olvides compartir los trabajos que aquí enseñamos para que otras personas se beneficien... de esa manera estarías contribuyendo con nuestro trabajo.
saludos.

Responder
avatar
11/11/14 02:11 Eliminar

refrigerador marca:Frigiraire,se le rompio el condensador, donde lo puedo comprar,diganme si existe un negosio

Responder
avatar
12/11/14 20:40 Eliminar

La descripción romper es amplia... me gustaría que expliques mejor para poderte ayudar. si solo se rompió un tubo, se puede soldar.
saludos.

Responder
avatar
2/8/15 02:13 Eliminar

buenos dias revise mi timer, tiene continuidad la bobina y la resistencia pero al probarla, no se actiba el elctroiman a veces dandole varios toquesitos de correinte se activa, que anda mal ahi

Responder
avatar
2/8/15 10:33 Eliminar

A qué electro imán te refieres? si estas golpeando al timer para que se active, quiere decir que ese dispositivo está mal.
saludos.

Responder
avatar
16/8/15 19:05 Eliminar

amigo mi reloj no camina pero al conectarlo en corriente directa el funciona lo marque y efectivamente si funciona pero lo conecto ala nevera y nada ni se mueve,, maginate que el cepertin o como se llame jjjj se congela tanto que deja de conjelar lo que es carne y el agua no entiendo yo tengo que darle ala perilla manual y se apaga hace el ciclo se descongela y prende sola pero no se apaga sola . tengo un multimetro y probe con corriente continua y hay corriente continua poco a poco cable por cable que es el 3 y1 todo sin novedad pero porque esa falla amigo

Responder
avatar
4/2/16 04:51 Eliminar

Hola amigo buen día ... Tengo un problema con un frigidaire mod GLHT186JS1 el cual me ha dado mucho problema con el congelador... Primero le cambiaron el timer y el bimetal, esto por qué no paraba y se congelaba del todo y la parte de abajo dejaba de recibir frío por qué se obstruía ... Ahora le han cambiado de nuevo el timer y le han soldado un cable al condensador hacia uno delos cables por fuera del timer hacia la cableria del refrigerador ... El detalle que una vez que entro en deshielo dejó de trabajar el timer y se quedó por mucho tiempo en deshielo descongelando todo ... Que para fortuna acabo de ver y le diré la pero llora para q arrancará... Antes le había puesto un timer que traía un cable por fuera que trabajó muy bien asta que vinieron los de sears y se lo quitaron... El caso es que ya no recuerdo cómo estaba conectado ese cable ... Con el timer original no trabaja correctamente pero si lo hizo con el del cable extra... Ayuda por favor ... Mi correo es yukatekaso@gmail.com gracias de antemano

Responder
avatar
5/2/16 23:14 Eliminar

realmente es muy confuso tu explicación, pero si le adaptaron un timer tenían que haber echo algo bien. si no funciona es porque no han tenido en cuenta varios aspectos.
Con un problema así es necesario tener un contacto directo con la maquina de lo contrario no podré ayudar.
saludos.

Responder
avatar
6/2/16 13:55 Eliminar

Disculpa ... Te explico ... El timer que se había adaptado se hiso siguiendo una guía que nos dieron acá en el blog hace ya un buen tiempo ... El problema es que el timer se lo llevaron y no recueros como se hiso ... El timer que se había adaptado traía un cable más por fuera ... Y este cable fue el que se puenteo hacia uno de los postes del timer ... El detalle es que hace su ciclo de enfriamiento y cuando lleg el xixlo de deshielo ahí se queda ... No sigue trabajando el timer y no arranca de nuevo... Hay que moverle directo con la perilla ... Pero una vez puesto en enfriamiento el timer trabaja normal hasta su nuevo ciclo de deshielo y otra vez se detiene ... Si pudieras dejarme número de contacto podría marcarte ... yukatekaso@gmail.com

Responder
avatar
6/2/16 22:46 Eliminar

si solo es para darte asesoramiento, usa este medio.. si eres de Perú y necesitas servicio, mis datos están en mi blog y mi perfil.
no respondo comentarios personalizados a correos electrónicos.
Si tu timer se detiene en deshielo, es porque el timer está mal.
saludos.

Responder
avatar
Rene Solis
Autor
28/2/16 16:49 Eliminar

Saludos amigo, te escribo desde Ecuador, tengo un problema con mi refigeradora marca Electrolux 7300 NO FROST. Pasa lo siguiente: hace 4 meses dejó de congelar y cuando se le revisó la parte del congelador, resultó que el sistema estaba totalmente congelado, se supuso que era la resistencia de descongelamiento y se acertó hasta ese punto porque esa tenía agua dentro de la fundita de plástico en la que viene, se procedió a comprar una nueva resistencia y se la colocó. Luego de esto la refigeradora solo seguía en estado de congelación, lo cual al probar que el timer no valia, se lo cambió, pero hasta ahora solo sigue haciendo lo mismo. Por favor espero tu ayuda, muchas gracias.

Responder
avatar
Jean Jaimes
Autor
19/5/16 19:28 Eliminar

Buenas amigos, tengo una duda.
Que función cumple el capacitor de poliester

Responder
avatar
1/6/16 16:09 Eliminar

Hola que tal, tengo un refrigerador Acros enciende la luz interna pero no enfria ni congela ya revise el capacitor y esta bien solo me falta revisar el timer al parecer es el que tiene cuatro conectores. que procede?.

Responder
avatar
1/6/16 21:56 Eliminar

es necesario determinar si el motor enciende, de no hacerlo, se tiene que revisar porque no.

Responder
avatar
3/8/16 18:48 Eliminar

hola necesito ayuda, mi nevera estaba calentando mucho en la entrepuerta (duplex) me dijeron que era el timer que tal vez tenia un cable suelto... cuando lo quese revisar me quedo en la mano, el problema es que ahora no se en donde va cada cable... mi nevera es regina sin escarcha y los cables son blanco,azul,amarillo y anaranjado, y no se cual va en el 1-2-3-4 que dice el timer

Responder
avatar
16/8/16 01:41 Eliminar

Los colores no son estándares para cada timer. Eso depende del fabricante. Ojalá tenga el diagrama en la parte de atrás de la refrigeradora, ahí se encuentra cada color con su número. Saludos

Responder
avatar
Unknown
Autor
18/8/16 11:56 Eliminar

Disculpa mi duda a qui es el motor del time lo puedes calar directo a 110v sin la recistencia? ?
