ACOPLE DE CARGAR LLENAR GAS REFRIGERADOR NEVERA FRIGORIFICO

Hace algún tiempo en un post sobre como cargar gas a un refrigerador, nevera, frigorífico. Dentro de este post comente que había una forma de cargar sin soldar una acople y luego este entornillarlo al manómetro… todo este proceso crea pérdida de tiempo y desgaste en la rosca del manómetro.
En la siguiente imagen tenemos:
Fecha verde, manómetro.
Flecha amarilla, el tubo capilar unido entre el manómetro y el motor para la carga de gas.
Flecha roja, motor comprensor, el tubo capilar llega al tubo de servicio del motor.


















En esta imagen podemos apreciar las tuercas de una manguera nueva, esto solo lo pongo como muestra… de una manguera en desuso o que ya no sirva le cortamos dicha tuerca para hacer nuestra respectiva herramienta casera.


















En la imagen de abajo vemos nuestra tuerca que lo cortamos de la manguera vieja. Junto a ella hay un control remoto… ustedes dirán para qué? Tenemos además una flecha roja la cual nos indica uno de los botones del control remoto.

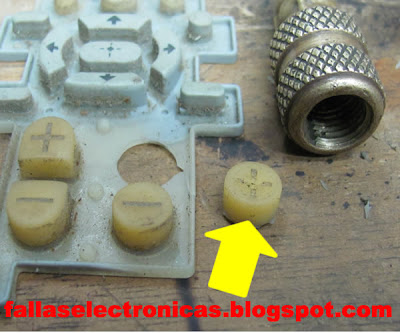

En la imagen siguiente hay una flecha amarilla la cual nos muestra el botón que retiramos del jebe del control, este control por lo general están hechos de silicona, un material especial para lo que necesitaremos.

































En esta imagen tenemos la tuerca, el botón de silicona, el manómetro. Entonces, introducimos el botón en la tuerca, este a la vez lo enroscamos en el manómetro….

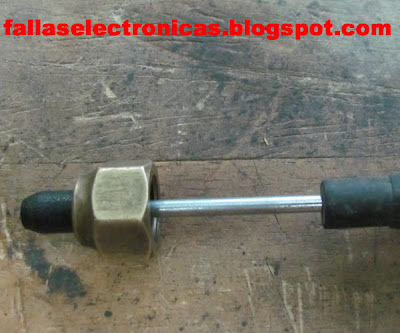

En esta imagen podemos apreciar nuestra herramienta terminada y siendo usada… para poder introducir el tubo capilar le hacemos previamente un orificio con una pequeña punta.
Para que aseguremos el tubo capilar y no fugue el gas solo será necesario ajustar la tuerca, suavemente para que no se estrangule el jebe. Bastará solo con un ajustón para que el jebe internamente ajuste y ahoque al tubo capilar. De esta manera tenemos una herramienta útil ya que terminada la carga se sellará con soldadura quedando sin ningún tipo de fuga como nos queda cuando usamos válvula de servicio los cuales causan fuga de gas cuando el sistema es apagado, no en todos los casos, pero si sucede.
Cuando necesitemos recargar gas solo se corta la puntita de soldadura se introduce dentro del manómetro se ajusta y listo, una vez terminado de recargar se vuelve soldar.


















En estas imágenes les traigo otra opción para poder usar este tipo de sistema de carga, se trata de los jebes que traen los motores Embraco en sus tubos. En la imagen podemos apreciar mejor de lo que les comento y muestro como vienen… estos pequeños cuponcitos se usan para esta sistema de carga de gas.

































Para ello usaremos una tuerca de bronce, como los que vienen en los filtros con rosca, lo podemos encontrar en las tiendas de refrigeración. Usaremos tuerca de ¼, por ser la medida estándar y la que trae nuestro manómetro.


















Entonces, lo colocamos en la tuerca y lo empujamos con cualquier destornillado, lentamente para que no se nos rompa.


































Después de colocarlo a la tuerca, lo colocamos al manómetro, es posible que no quiera entrar, pero tenemos que aplicar un poco de fuerza para que entre, una vez que entra se acomoda adecuadamente.



















En esta última imagen podemos apreciar las dos formas de hacer una herramienta casera para usarlo en la carga de gas de nuestros aparatos de refrigeración…. Uso este sistema porque lo introduzco el gas lentamente y no cause daño al motor.
Dejo el enlace “como cargar gas a un sistema de refrigeración”
