TV PHILLIPS MAGNAVOX SE APAGA EEPROM

22:53 18 Comentarios A+ a-

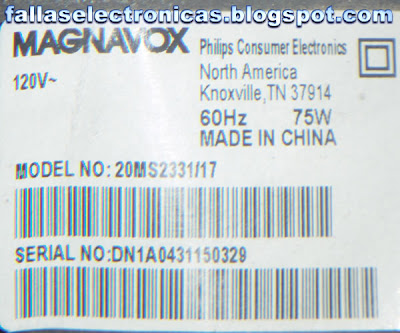

Un cliente nos trajo este televisor Phillips Magnavox modelo 20MS2331/17, llegó lo probamos y estaba en perfecto estado, pues se la llevo. Al día siguiente lo volvió a traer, lo probamos, todo OK. Al tercer día decidió dejarlo para que lo probáramos… pasó unos 20 minutos y se apago, lo volví a encender y trabajo todo el día sin molestar. Al cuarto día lo enciendo temprano para probarlo, no encendía, tanto insistir, encendió al cabo de 3 horas llegó el cliente y estaba trabajando bien, 5 minutos después empezó a manifestar su falla… a continuación su nomenclatura.

































En estas 3 imágenes podremos apreciar la falla. Se apaga, enciende, no sale imagen, no hay sonido, la pantalla es tenue aparece el display, las flechas amarillas nos muestran lo mencionado… en la tercera imagen podemos apreciar que aparece imagen pero con el menú, esto sucede cuando el tv es apagado y encendido, luego se apaga. Así esta por 20 minutos y a veces ya no enciende.

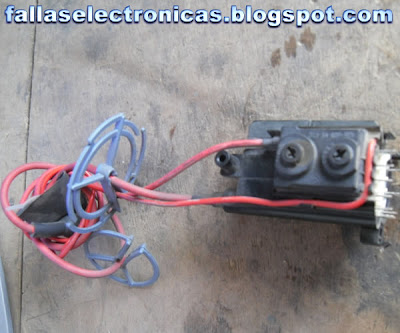

Como la falla estaba asociada a un chillido ligeramente en el cañón de la pantalla y no podíamos realizar pruebas parque era repentina la falla, decidimos cambiar el flayback, y los condensadores del secundario de la fuente y los del flayback.


































Después de 15 días no dábamos solución a esta falla, porque aparte de todo estaba saturado con este problema porque no había solución… era de esas fallas que no se manifiestan, a este tipo de problemas los llamo “fallas intermitentes” porque no se manifiestan.
Era raro que aparezca un leve chillido antes que falle, pero ya habíamos cambiado el flayback, hecho muchas pruebas…. Pero me di cuenta que algo se me estaba pasando; entonces decidí cambiar el zócalo de la pantalla, estaba nuevo, limpio y aparentemente no tenía ningún signo de estar cruzado o recalentado. Como dice mi amigo, “muerto el perro, desapareció la rabia”.
En la siguiente imagen podemos apreciar dos modelos, así que no hay ningún problema en ponerlo cualquiera de los dos.



































En la imagen de abajo podemos apreciar el tv después de 2 días de prueba… cuando reparen un tv Phillips sospechen de cualquier dispositivo, hasta del que parece nuevo.

18 comentarios

Escribir comentarios
Anónimo
AUTHOR
16:11 delete

muy buena falla yo tengo un problema similar ya le cambie una resistencia de 2.2 ohms de asbesto y el televisor encendio pero ahora se apaga como a los 4 segundos le cambie el regulador de voltage pero sigue igual,me podrian ayudar xfa...

Reply
avatar
Anónimo
AUTHOR
14:15 delete

buenas tardes tengo un tv magnavox que no enciende solo se escucha un sonido intermitente en el relay y en el fly-back cuando le das encender soy humberto de navojoa

Reply
avatar
Anónimo
AUTHOR
16:50 delete

hola tengo una tevm philips enciende y a los 4 minutos se apaga, algien e podria ayudar, gracias,

Reply
avatar
Anónimo
AUTHOR
19:45 delete

tengo una magnavox pero la prendo y se escucha feo resumban las bocinas

Reply
avatar
Anónimo
AUTHOR
22:31 delete

Tengo una tb phillips de 26" prende y se apaga q puedo hacer

Reply
avatar
12:23 delete

saludos amigo, tengo un tv magnavox chassis 19x609-00aa mod 19pr14c1 el cual tenia diodos zener cruzados en la fuente pero hay uno el z405 el cual tiene esta nomenclatura phc16 el cual tambien esta en corto y en las tiendas de repuesto este codigo no arraja ningun resultado y en el diagrama no aparece dicho reemplazo si me indicaras cual es el reemplazo te lo agradecere

Reply
avatar
00:59 delete

Franklin, no consigues ese diodo, porque no lo estas buscando de manera adecuada, la razón es sencilla:
PH=Philipinas C16=16v 1.3w
verifica que las 2 primeras letras están separadas de la última junto al 16. Es decir PH C16.
saludos, suerte.

Reply
avatar
14:36 delete

ok gracias hermano ya resolvi pero ahora el tv arranca pero sin video y no tiene osd ,solo audio que me recomiendas

Reply
avatar
21:56 delete

Aplica señal por la entrada aux. o line y verifica si hay imagen. como se ve la pantalla negra, azul, blanca?
saludos

Reply
avatar
11:47 delete

saludos amigo , te comento que al retirar el c432 de 250v /47micro este abrió la pantalla pero solo se le ve rayas horizontales que vienen de arriba hacia abajo y tiene buen audio pantalla un poco opaca claro todo esto sin el c432

Reply
avatar
13:07 delete

saludos la falla era el c432 ya que era de 47micro /250vol y le coloque el de 250v /100micro

Reply
avatar
18:30 delete

tambien note que al apagarlo se le forma un circulo de colores hasta formar un punto en el centro de la pantalla y yo le habia cambiado el vertical

Reply
avatar
22:53 delete

franklin, ojo con los dispositivos que sustituyes... me supongo que el condensador eera en de 180v del zocalo de la pantalla.
con respecto al circulo es posible que sea por el agotamiento de la pantalla.
saludos

Reply
avatar
11:17 delete

hola juan el condensador era el de la fuente de echo el que esteba en el tv era de 47micro y en el diagrama aparece uno de 100micro algo extraño pero cierto ya este tv fue tocado por otra persona

Reply
avatar
17:48 delete

saludos juan te envie por correo la imagen del tv con la falla que presenta haber que opinas

Reply
avatar
12:09 delete

saludos juan me podrías dar el reeplazo de thz ph m 96 02

Reply
avatar
Anonimoo
AUTHOR
04:27 delete

Tengo un plasma philips de 32 pulgadas. Creo que me entro algun virus,se me van los nombres de canales solos y se ponen a 0 y aveces se apaga

Reply
avatar
Anonimoo
AUTHOR
04:28 delete

Tengo un plasma philips de 32 pulgadas. Creo que me entro algun virus,se me van los nombres de canales solos y se ponen a 0 y aveces se apaga

Reply
