TARJETA ELECTRONICA LAVADORA ELECTROLUX ELAV-9850 LCD



39 Comentarios

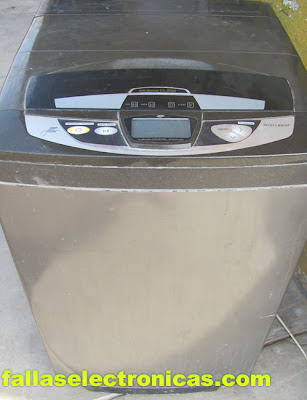

Continuando con el informe completo de esta lavadora ELECTROLUX modelo: ELAV-9850 LCD.

Llegamos a la etapa electrónica, la falla principal de estas tarjetas es el recalentamiento, falso contacto y el daño que puede sufrir debido a agentes inesperados

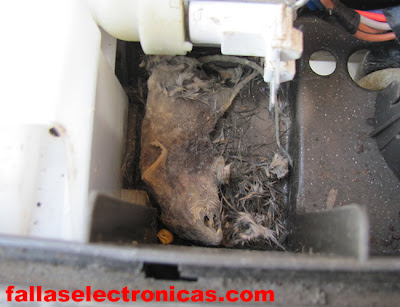

como los que se ven en las siguientes imágenes… podemos apreciar también los daños que hicieron antes de perecer.

































































Como informamos en otro post (despieces de lavadora ELECTROLUX), para quitar la tarjeta electrónica solo tenemos que presionar el panel y empujar de derecha a izquierda….



















Aquí tenemos la tarjeta electrónica después de haber sido retirado del plástico… como vemos tiene una parte amarilla al lado izquierdo, esto debido al recalentamiento ya que en esta parte se encuentra la fuente de alimentación y el reductor de voltaje.

Cuando les llegue este modelo de lavadora enfoquen su atención en este punto ya que suele ocurrir mucho falso contacto en esta sección. Para poder retirar la resina que lleva este modelo de tarjeta, PUEDEN VISITAR ESTE ENLACE.

Adjunto a esta imagen más fotos como información.




























































En esta imagen de abajo, tenemos el inversor. Es el encargado de amplificar la información que recibe del microprocesador y las envía a cada triac para desarrollar su función (lo explico de esta forma para ser entendido).

Cuando está en mal estado, tiende a girar solo hacia un lado, no centrifuga, no permite el ingreso de agua dentro de la lavadora, no drena el agua, No lava, etc.



















En estas imágenes muestro parte de la fuente de alimentación, en la 3ra, y 4ta, imagen muestro 2 condensadores que son los que trabajan directamente en la fuente… cuando estos 2 condensadores están mal los problemas que causan son: la lavadora tarda en encender, enciende y se apaga, se pone intermitente, trabaja un momento y luego se paga, etc. ¡ojo con estos dispositivos! Son de 470uf/50vdc, 1000/10vdc. Al que tiene 10vdc colocarle uno de 16vdc.




























































A continuación podemos ver 3 triac, encargados de hacer mover el motor (el de la izquierda y derecha) son aproximadamente de 12 Amperios ya que su nomenclatura dice BTA12 700SW, y el del medio de menos amperaje, 4 para ser exacto ya que su nomenclatura dice T410 600T.


















A continuación tenemos 3 imágenes, se trata de tarjeta que va encima de la otra, es donde están los pulsadores de mando y programación y el display (pantalla).
Cuando los pulsadores están mal, no enciende la lavadora, tarda en programar, suele salir cosas que no se programaron, etc.
